바람에 문이 쾅 닫히지 않게 | 문 고정 장치 특허 이야기
특허로 읽는 발명 이야기 · No.020 · 우리 집
창문을 열어 두었는데 바람이 '휙' 불어 방문이 쾅! 닫혀 깜짝 놀란 적 있나요? 그래서 문 아래에 고무 받침을 끼우거나, 벽에 문을 붙잡는 자석 걸이를 달기도 하지요.
1878년, 미국 워싱턴 D.C.의 오즈번 도시는 문을 원하는 각도에 그대로 멈춰 두는 장치로 특허를 받았어요. 손잡이를 돌리면 풀리고, 놓으면 멈추는 이 장치를 열어 볼까요?
쾅 닫히는 문, 깨지는 유리
19세기 미국의 상점과 사무실, 큰 집의 현관문에는 유리가 끼워진 문이 많았어요. 그런데 바람이 불어 문이 세게 닫히면 유리가 깨지기 일쑤였지요. 사람들은 문 앞에 무거운 돌이나 쐐기를 받쳐 두었지만, 문을 조금만 열어 두고 싶을 때는 불편했어요.
워싱턴의 발명가, 오즈번 도시
오즈번 도시는 1878년 당시 워싱턴 D.C.에 살던 발명가예요. 그의 삶에 대해서는 믿을 만한 기록이 거의 남아 있지 않아요. 가끔 '문손잡이를 발명한 사람'으로 소개되기도 하는데, 실제 특허를 읽어 보면 손잡이 자체가 아니라 문을 붙잡아 두는 장치예요. 이런 오해를 바로잡을 수 있는 것도 특허 원문을 읽는 재미예요.
특허 들여다보기
| 특허번호 | 미국 특허 제210,764호 |
| 이름 | Improvement in Door-Holding Devices (문 고정 장치의 개량) |
| 발명자 | 오즈번 도시 (Osbourn Dorsey, 미국) |
| 출원 → 등록 | 1878년 6월 8일 → 1878년 12월 10일 |
| 원문 | Google Patents에서 보기 |
도시는 설명서에서 이 장치의 목표를 두 가지로 밝혔어요.
- 문을 어떤 각도로든 열어 둔 채 고정해서, 바람에 닫히지 않게 할 것
- 그래서 현관문, 상점 문, 사무실 문의 유리가 깨지는 것을 막을 것
장치는 이렇게 생겼어요. 문에 나사로 붙인 상자(A) 속으로, 문틀 쪽 판에 돌게 붙은 막대(C)와 홈이 파인 미끄럼 막대(B)가 들어가요. 상자 안에는 꺾인 지레(D)가 있고, 그 끝의 걸림 핀(g)이 B의 홈에 걸려요. 지레는 문손잡이의 축과 이어져 있어요.
손잡이를 돌리면 지레가 움직여 걸림 핀이 들리고, 문을 열면 B가 상자 속을 미끄러져 지나가요. 원하는 만큼 문을 열고 손잡이를 놓으면, 핀이 가장 가까운 홈에 '쏙' 떨어져 문이 그 자리에 멈춰요. 다시 손잡이를 돌리면 풀리지요. 막대에는 문을 닫히는 쪽으로 당기는 용수철도 달 수 있었어요.
청구항 한 줄 풀이
"문틀에 돌게 붙인 막대와 미끄럼 막대, 그리고 그 홈에 걸리는 핀이 달린 지레를 갖추고, 지레를 문손잡이 축과 이어서 손잡이로 풀고 잠그는 문 고정 장치."
이 특허의 청구항은 4개예요. 첫 번째 청구항의 핵심만 풀어 썼어요.

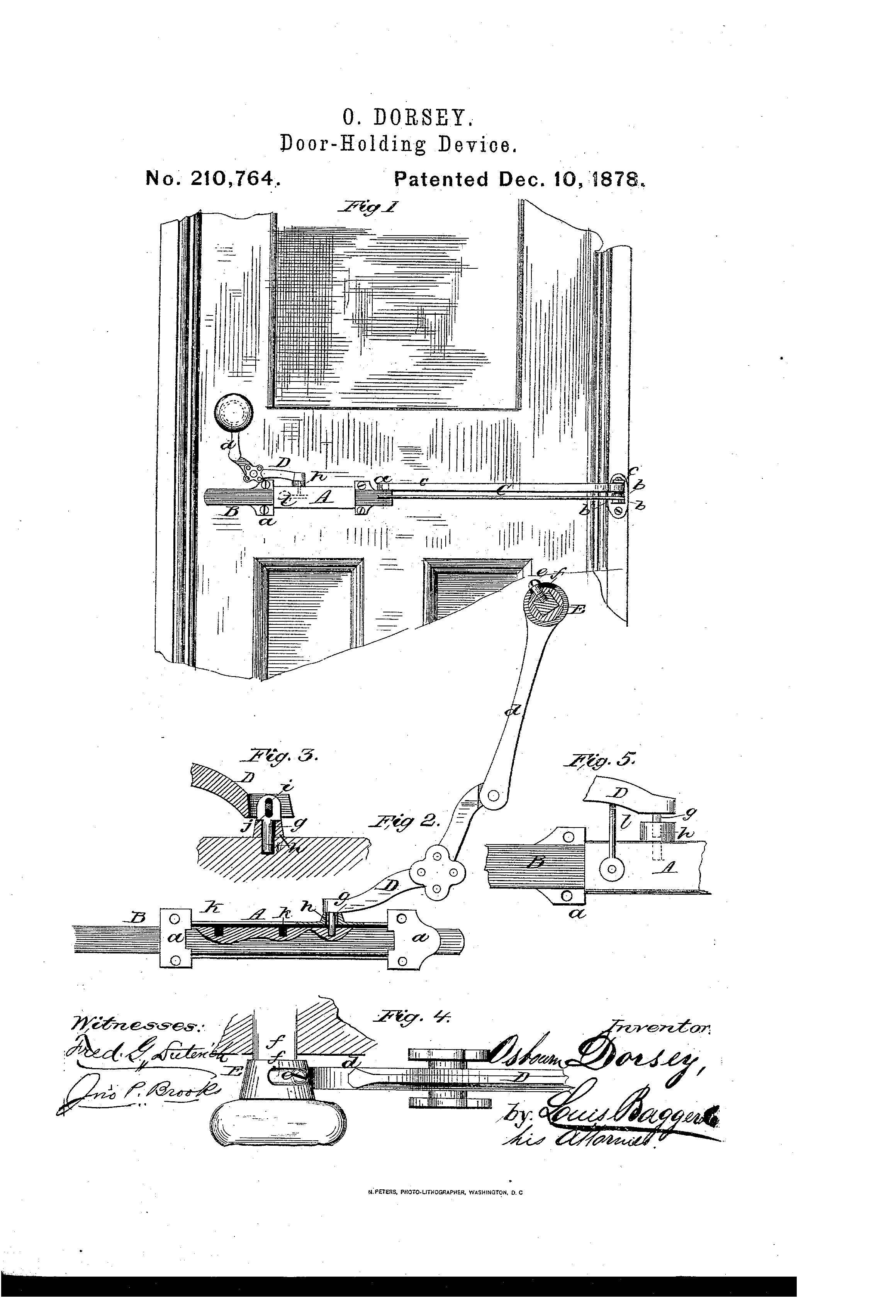

미국 특허 제210,764호 원본 도면 (출처: Google Patents)
오늘날의 문 고정 장치
요즘은 문 아래쪽에 다는 말발굽 모양 도어 스토퍼, 벽에 붙이는 자석 걸이, 문 위쪽에서 문을 천천히 닫아 주는 도어 클로저를 많이 써요. 특히 도어 클로저 가운데에는 일정한 각도에서 문이 멈추는 기능이 있는 것도 있어요. '바람에 문이 쾅 닫히지 않게, 원하는 만큼만 열어 두자'는 도시의 생각이 여러 모양으로 이어지고 있는 거예요.
발명 기법 카드
더하기 — 문에 홈 막대와 걸림 핀을 더해 어느 각도에서든 멈추게 했어요.
용도 바꾸기 — 문을 여는 손잡이를, 고정 장치를 풀고 잠그는 데에도 썼어요.
생각해 보기
질문 우리 집이나 학교의 문에는 어떤 문 고정 장치가 있나요? 바람이 불 때 문이 닫히지 않게 하는 방법을 세 가지 이상 찾아보세요.
도전 과제 종이 상자로 작은 문을 만들고, 빨대에 홈을 낸 막대와 이쑤시개 핀으로 도시의 장치를 흉내 내 보세요. 홈 간격을 좁히면 문을 더 여러 각도로 멈출 수 있을까요?
다음 편 예고 다음 이야기도 기대해 주세요! 새로운 발명 특허를 열어 봐요.
참고: 미국 특허 US210,764 원문(Google Patents). 도시의 생애에 관한 믿을 만한 자료는 찾지 못해 특허 내용 중심으로 썼습니다. 그림은 특허 설명을 바탕으로 쉽게 그렸습니다.
