철망으로 착! 파리를 잡는 비밀 | 파리채 특허 이야기
특허로 읽는 발명 이야기 · No.015 · 우리 집
여름밤 '윙~' 하는 소리에 잠을 깬 적 있나요? 그럴 때 찾게 되는 것이 파리채예요. 그런데 손바닥이나 신문지로는 잘 안 잡히던 파리가, 파리채로는 '착!' 하고 잡히지요. 무엇이 다를까요?
그 비밀은 구멍 뚫린 판과 휘청거리는 손잡이에 있어요. 1900년, 미국 일리노이주의 로버트 R. 몽고메리가 받은 '파리 잡이(Fly-Killer)' 특허를 열어 봐요.
파리가 병을 옮긴다고?
19세기 말, 사람들은 파리가 음식에 앉으면서 세균을 옮긴다는 사실을 점점 알게 되었어요. 방충망이나 끈끈이 종이도 있었지만, 집 안에 들어온 파리를 잡는 일은 여전히 쉽지 않았지요.
손바닥이나 신문지로 내리치면 왜 놓칠까요? 넓은 판이 다가오면 바람이 먼저 밀려가서, 파리가 그 바람을 느끼고 날아가 버리거든요.
일리노이의 발명가, 로버트 몽고메리
로버트 R. 몽고메리는 미국 일리노이주 디케이터에 살던 사람으로, 남북 전쟁 때 북군으로 싸운 퇴역 군인이었어요. 그는 1899년 '파리 잡이' 특허를 신청했고, 이듬해 특허를 받은 뒤 그 권리를 다른 사업가(존 L. 베넷)에게 팔았다고 해요.
특허 들여다보기
| 특허번호 | 미국 특허 제640,790호 |
| 이름 | Fly-Killer (파리 잡이) |
| 발명자 | 로버트 R. 몽고메리 (Robert R. Montgomery, 미국) |
| 출원 → 등록 | 1899년 10월 13일 → 1900년 1월 9일 |
| 원문 | Google Patents에서 보기 |
몽고메리는 설명서에서 이 파리 잡이가 이래야 한다고 했어요.
- 값싸게 만들 수 있을 것
- 보통보다 훨씬 탄력 있고 튼튼할 것
- 가장자리에 술을 달면 가구 같은 데 부딪혀도 상하지 않을 것 (원하면 달 수 있어요)
파리채 판은 철망(①)이에요. 핵심은 손잡이 쪽 모서리예요. 철망의 두 모서리를 비스듬히 접어 겹쳐서(②), 손잡이 쪽으로 갈수록 좁아지는 세 겹짜리 부분을 만들었어요. 이 부분을 나무 손잡이(④)에 압정(⑤)으로 고정하지요. 가장자리에는 술(③)을 달 수도 있어요.
손잡이 너머로 뾰족하게 좁아진 이 겹친 부분이 용수철 노릇을 해요. 휘두르면 판이 살짝 늦게 따라오다가, 마지막 순간에 채찍처럼 빠르게 내리치지요. 게다가 철망 사이로 공기가 빠져나가니까 바람이 덜 밀려가서, 파리가 눈치채기 전에 '착!' 잡을 수 있어요.
청구항 한 줄 풀이
"파리 잡이에 쓰는 철망 판으로, 한쪽 끝의 모서리들을 서로 겹치고 판 위로 접어 만든 것."
이 특허의 청구항은 5개예요. 첫 번째 청구항의 핵심만 풀어 썼어요.

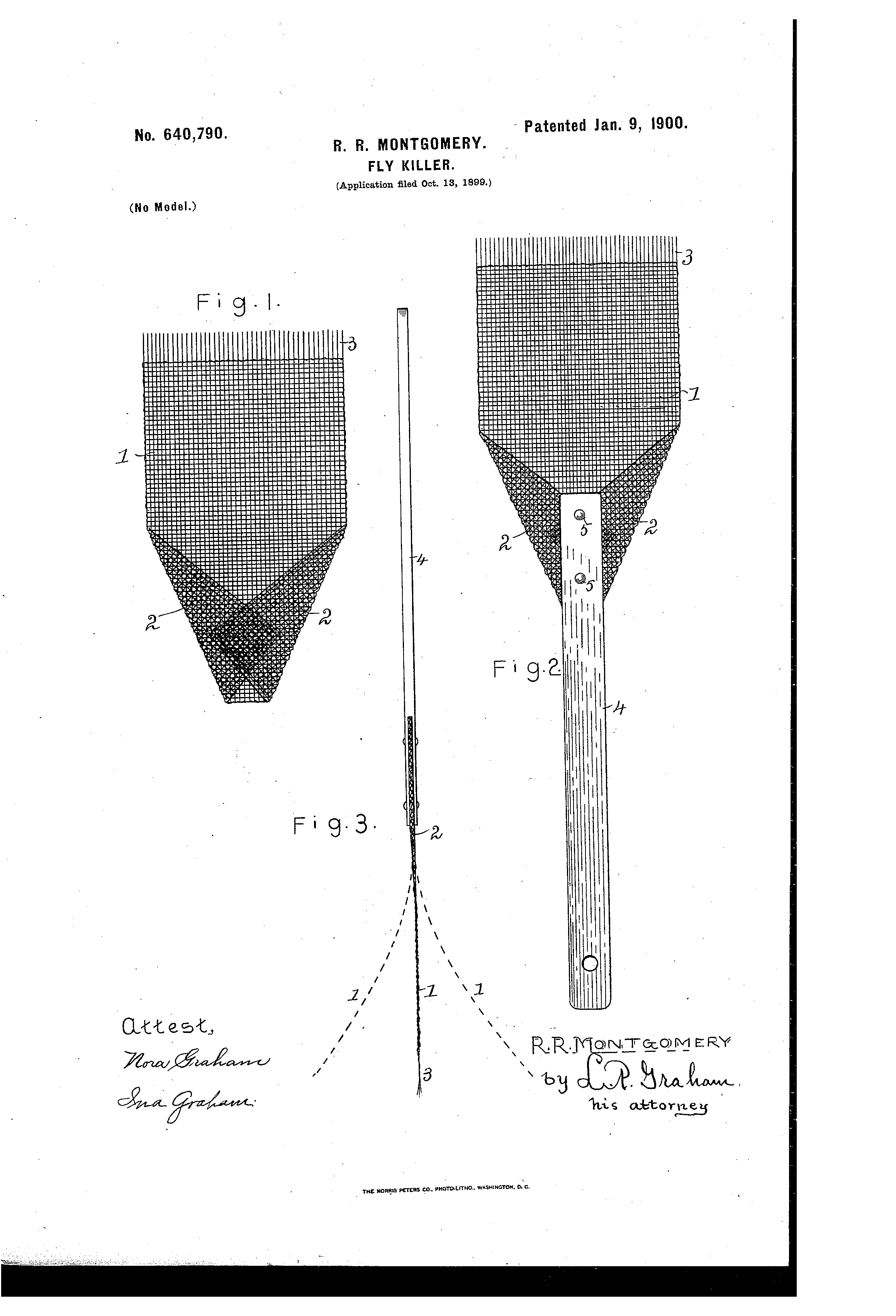

미국 특허 제640,790호 원본 도면 (출처: Google Patents)
'파리채'라는 이름이 생기기까지
몽고메리는 이 물건을 '파리 잡이(fly-killer)'라고 불렀어요. 지금의 이름 'flyswatter(파리채)'는 몇 년 뒤 미국 캔자스주의 보건 담당자 새뮤얼 크럼바인이 벌인 파리 잡기 운동에서 퍼졌어요. 야구장에서 들은 응원 구호를 바꾼 "Swat the Fly!(파리를 찰싹 때려라!)"라는 구호가 유명해졌고, 한 학교 선생님이 자에 방충망을 붙여 만든 '파리 방망이'를 크럼바인이 'fly swatter'라고 이름 붙였다고 해요.
오늘날 파리채는 대부분 구멍이 숭숭 뚫린 플라스틱이에요. 재료는 바뀌었지만 구멍 뚫린 판과 휘청이는 손잡이라는 몽고메리의 비밀은 그대로랍니다.
발명 기법 카드
빼기 — 꽉 막힌 판 대신 구멍 뚫린 철망을 써서 바람을 줄였어요.
모양 바꾸기 — 모서리를 접어 겹쳐, 손잡이 쪽을 용수철처럼 휘는 모양으로 바꿨어요.
생각해 보기
질문 같은 크기라면 구멍 없는 판과 구멍 뚫린 판 가운데 어느 쪽을 휘두를 때 바람 소리가 더 클까요? 직접 부채와 망사로 비교해 보세요.
도전 과제 두꺼운 종이에 구멍을 많이 뚫은 판과 구멍 없는 판을 만들어, 책상 위의 작은 종잇조각을 향해 내리쳐 보세요. 어느 쪽에서 종잇조각이 덜 날아가나요?
다음 편 예고 바늘귀가 바늘 끝에 있다고? 재봉틀 특허를 열어 봐요 →
참고: 미국 특허 US640,790 원문(Google Patents), 위키백과 'Fly-killing device'. 이름의 유래는 여러 기록을 바탕으로 정리했습니다. 그림은 특허 도면을 바탕으로 쉽게 다시 그렸습니다.
